医用气体工程施工全过程注意事项（GB50751‑2012）

点击：发布日期：2026-10-18

整体施工顺序：图纸会审及方案报审 → 材料进场验收 → 管道预制 → 管道敷设、支吊架安装 → 焊接 → 隐蔽验收 → 分段吹扫 → 强度+严密性试验 → 设备带、终端、阀门安装 → 系统吹扫、置换 → 报警系统安装调试 → 交叉错接检验 → 成品保护 → 竣工验收

一、开工前期准备

1. 资质与人员：施工单位具备医用气体专项施工资质；焊工持证上岗，焊前做工艺评定；施工方案、压力管道报建资料审批完成 。
2. 图纸会审：核对气源站、管井、吊顶、设备带位置；核对各气体支管走向，严防不同气体管路交叉错接；核对墙体加固，轻质隔墙提前预埋钢板。
3. 现场条件：土建、吊顶骨架基本完成；氧气区域动火作业管理方案落实，动火票制度。
4. 材料进场验收
- 管材（TP2脱脂紫铜管/304不锈钢无缝管）、阀门、终端必须附带合格证、材质单、脱脂报告；管口密封帽完好。
- 外观检查：无裂纹、压扁、凹坑；管件、垫片配套；氧气系统所有接触介质部件必须脱脂，严禁沾油 。
- 材料分区存放，气体种类分开，防尘防油污，禁止徒手触摸管道内壁。

二、管道预制、切割与焊接（核心安全工序）

1. 管道切割：专用割刀机械切割，严禁火焰切割；切口平整，去除内外毛刺；下料不得使用油脂润滑剂 。
2. 焊接要求：
- 铜管采用银基硬钎焊，承插焊接；不锈钢管氩弧焊，管内通氮气保护，防止内壁氧化皮（氧化皮后期脱落堵塞终端） 。
- ❌ 严禁在设备带腔体内部施焊。
- 焊后清理焊缝，外观检查，分段留存焊接记录。
3. 脱脂保护：脱脂管材全程防尘，工具无油；油脂接触氧气管道会引发爆燃风险。

三、管道敷设、支吊架、穿墙/穿楼板

1. 管路分离：不同气体管道独立敷设；医用气体管道与电缆不可同槽、同腔体；氧气管道与电线保持安全间距。
2. 支吊架：独立支架，不与给排水、消防管道共用；支架加衬垫防电化学腐蚀；固定点间距合规，管道避免悬空晃动。
3. 穿墙、楼板：加装套管，焊缝不得设在套管内；套管间隙使用不燃材料封堵。
4. 管道坡度：负压管道向真空汇方向设置坡度，便于排冷凝水；*点设置排污。
5. 静电接地：氧气管道系统静电接地，接地电阻≤10Ω；金属管道、设备可靠接地 。
6. 标识：管道涂刷色标+介质名称+流向箭头；氧气白色、负压黄色、医用压缩空气黑色。

四、隐蔽工程（吊顶、管井、管沟内管道）

管道封吊顶、封沟、封墙前必须先做隐蔽验收+分段试压吹扫，合格后方可隐蔽，隐蔽后无法检修检漏

- 拍照留存隐蔽影像资料；核对阀门位置、分支管路、支架、接地。
- 管沟敷设：管沟内做好排水，不同气体管道分区布置，避免积水浸泡管道。

五、吹扫、压力试验（验收必做，严禁省略）

1. 吹扫：使用无油氮气分段吹扫，清除焊渣、金属碎屑；吹扫出口白布检验，无污物合格；吹扫时将终端、压力表、减压阀隔离保护，防止杂质损坏元器件 。
2. 压力试验（各气体系统分开试验）
- 强度试验：1.5倍工作压力
- 严密性试验：1.1倍工作压力，保压24h，压力不降，肥皂水逐点检漏，做好试压记录。
- 负压管道单独做真空保压试验。
3. 试压合格后，管道端口及时封堵防尘。

六、病房设备带、气体终端、阀门安装

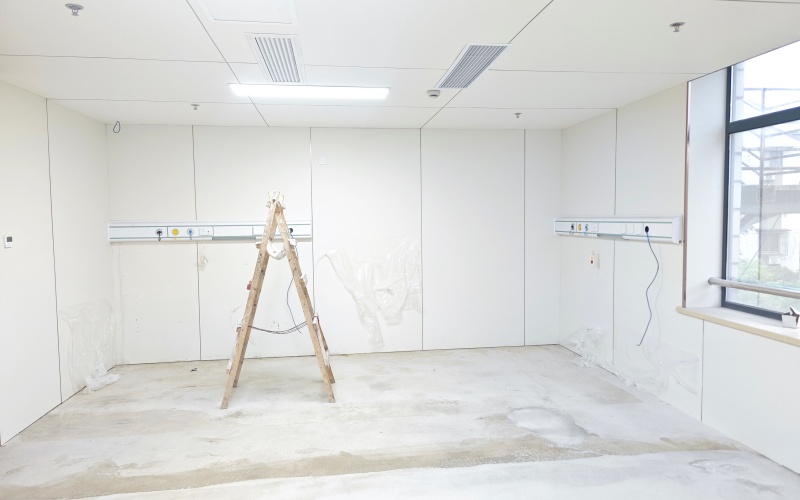

1. 设备带：气路/强电/弱电三腔物理隔离；轻质隔墙提前加固；水平度控制，固定牢固。
2. 气体终端：防错插终端，不同气体不能互换；终端与墙面齐平，*标识，自带防尘帽。
3. 阀门：每个病房分支支管设置检修阀；阀门标识清晰，标明控制区域；阀门安装前单独检漏。
4. 电气与呼叫：金属外壳可靠接地；强弱电分开布线；呼叫对讲提前单独测试。

七、气源站、报警系统安装调试

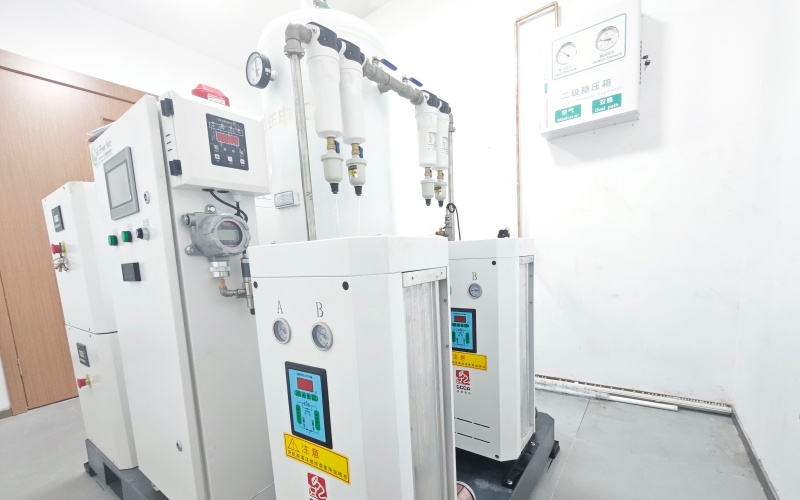

1. 机房设备（制氧机、真空泵、空气机组、汇流排）做好减震，预留≥1m检修空间；机房通风良好，温度控制在设备允许范围 。
2. 真空机组设置防倒流装置；真空排气管短直，减少弯头，*点设排污。
3. 压力监测报警系统：报警装置单独测试；高低压报警、故障报警功能正常；报警信号接入护士站。
4. 交叉错接检验（强条）：单独对每个管道系统加压，逐个病房终端测试，确认介质与终端标识一致，杜绝氧气、负压、压缩空气接混，此为重大安全风险项 。

八、现场安全、成品保护

1. 动火管理：氧气区域动火必须办理动火证，现场灭火器，清理周边可燃物；脱脂管材严禁接触油污。
2. 成品保护：管道、终端、阀门安装完成后全程封堵防尘；后续装修施工做好防护，禁止踩踏、磕碰管道。
3. 分区管控：不同气体气瓶（吹扫氮气、医用气体）分开存放，标识区分，防止混用。

九、竣工资料与验收

全套资料：图纸变更、材料合格证、脱脂报告、焊接记录、隐蔽验收、吹扫记录、强度/严密性试压记录、接地电阻记录、报警调试记录、错接检验记录、影像资料。
整体系统全部调试合格后，组织专项验收。

十、施工红线禁止项（强条）

❌ 氧气管道使用镀锌钢管、塑料管；管道不脱脂施工
❌ 气路管线与电缆同腔敷设
❌ 设备带腔体内部焊接管道
❌ 管道焊缝放在套管、墙体、吊顶内隐蔽位置，无法检漏
❌ 省略分段吹扫、严密性试验直接封吊顶
❌ 不同气体终端混用、无防错插
❌ 管道不做静电接地
❌ 不做交叉错接检验，存在管路接错风险
